Lézeres vágó alkatrészek
Egyedi lézeres vágóalkatrészek ipari gépekhez és nehézgépekhez OEM
Eredeti berendezésgyártók (OEM-ek) és ipari gyártók számára készült, akiknek -a-fém alkatrészek nyomtatásához szükséges. Összetett szerkezeti elemeket, síkpaneleket és nagy teherbírású konzolokat közvetlenül CAD-fájlokból (DXF, DWG, STEP) dolgozunk fel, és közvetlenül szállítunk-a-szerelő alkatrészeket gépekhez, szerkezeti keretekhez és ipari rendszerekhez.
Terméktípusok és konfigurációk

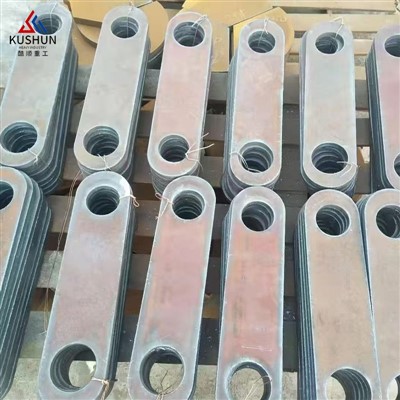

Szerkezeti acél és szénacél vágóalkatrészek
Nagy-precíziós lemezek teherhordó-keretekben, nehézgépek alvázaiban és ipari gépek alapjaiban.

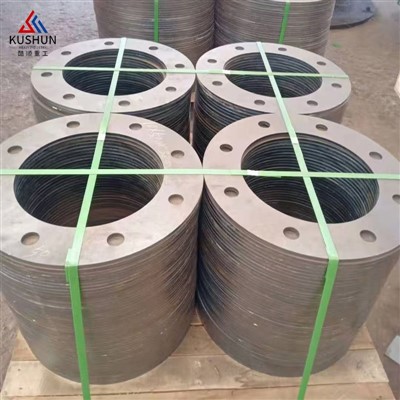

Kazánlemez vágó alkatrészek
Speciális, magas{0}}hőmérsékletnek és nyomásnak-álló alkatrészek kazánokhoz, nyomástartó edényekhez és hőtechnikai berendezésekhez.
Ötvözött és nagyszilárdságú{0}}acél alkatrészek
Nagy hozamú{0}}szinteket (mint például az S355J2 és Q355 sorozat) használó mérnöki alkatrészek nagy-terhelésű mechanikai alkalmazásokhoz.
Egyedi OEM konzolok és mechanikus panelek
Komplex profilvágások integrált rögzítőfuratokkal, hornyolásokkal és kontúrprofilozással.
Alapvető műszaki paraméterek
|
Paraméter |
Specifikációs tartomány |
|
Max vágási vastagság |
Szénacél: 30 mm-ig Rozsdamentes acél: 25 mm-ig Alumínium: 20 mm-ig |
|
Asztal munkaterület |
Akár 2500 mm x 6000 mm |
|
Dimenziótűrés |
+/- 0.1 mm (anyagvastagságtól és geometriától függően) |
|
Edge Finish |
Ra 1.6 - 3.2 um (sorj-mentes, alacsony hőf-hatású zóna) |
|
Támogatott fájlformátumok |
.DXF, .DWG, .STEP, .IGES, .PDF (kritikus méretekkel) |
|
Elérhető szabványok |
EN, ASTM, JIS, GB |
Működési elv és gyártási szerkezet
A gyártás nagy teljesítményű{0}}szálas lézervágási technológiát alkalmaz. A koncentrált, nagysűrűségű lézersugár megolvasztja és elpárologtatja a fémanyagot a programozott szerszámpályák mentén, nagynyomású koaxiális gázok (oxigén, nitrogén vagy sűrített levegő) segítségével (oxigén, nitrogén vagy sűrített levegő) az olvadt salak eltávolítása érdekében.
Gerenda Szállítás
A száloptikai átvitel stabil energiasűrűséget és precíz fókuszpontvezérlést biztosít a nagy{0}}formátumú lapokon.
Beágyazás optimalizálás
Az automatizált CAD/CAM egymásba ágyazó szoftver maximalizálja a nyersanyag-felhasználást, csökkenti a selejt mennyiségét és az egységköltségeket a mennyiségi rendeléseknél.
Több-folyamatos integráció
A lézeres profilozás integrálva van a további műveletekkel, beleértve a CNC hajlítást, menetfúrást, süllyesztést, letörést és hegesztési előkészítést.
Feldolgozott anyagok
Carbon & Mild Steel
Q235B, Q355B/C/D, A36, AISI 1045
01
Szerkezeti és alacsony{0}}ötvözött acél
S355J2, S355JR, St52-3
02
Kazán és nyomástartó edény acél
Q345R, 16Mo3, P265GH
03
Rozsdamentes acél
304/304L, 316/316L, 321, 2205 Duplex
04
Alumíniumötvözetek
5052, 6061, 7075
05
Tipikus alkalmazási forgatókönyvek
Nehézgépek és berendezések
Alváz alkatrészek, szerelőlemezek, hajtóműházak és szerkezeti konzolok.
Ömlesztett anyagmozgatás és silórendszerek
Karimák, hornyok, tartólemezek és héjerősítő bordák.
Kazán és hőcserélő berendezések
Csőlapok, terelőlemezek, szerkezeti tartókonzolok és burkolatpanelek.
Ipari automatizálási keretek
Gépvédők, szerelőpályák, robot alaplemezek és burkolatpanelek.
Testreszabási lehetőségek
-
Prototípus készítés a tömeggyártásig
Gyors mintaellenőrzés, majd méretezhető tételgyártás.
-
Másodlagos megmunkálás
Precíziós marás, ellenfúrás, menetfúrás és csaphegesztés, utó{0}}vágás.
-
Felületkezelési lehetőségek
Sörétszórás, porfestés, tüzihorganyzás,-rozsdamentesítő olajbevonat és alapozás.
-
Csomagolási megoldások
Egyedi export-minőségű acél raklapok, fa láda és nedvesség-elzáró rétegek a nemzetközi logisztikához.
Gyártás és minőségellenőrzés
Nyersanyag ellenőrzés
A beérkező acéllemezek vastagsági ellenőrzésen és kémiai/mechanikai tulajdonságok ellenőrzésén esnek át, a malomvizsgálati tanúsítványok (MTC / EN 10204 3.1) alapján.
Folyamat ellenőrzése
Az első-darab-ellenőrzést (FPI) digitális tolómérőkkel, mikrométeres műszerekkel és 2D optikai vetítéssel hajtják végre, mielőtt megkezdődne a teljes-darabos vágás.
Dimenziós auditok
A folyamat során-a véletlenszerű mintavétel figyeli a vágásszélességet, a szögszögletességet és a lyuk-középponttűrését.
Edge & Slag Control
Az automatikus salakeltávolítás és a kézi élcsiszolás biztosítja, hogy az alkatrészek hegesztésre vagy összeszerelésre készen érkezzenek másodlagos előkészítési munka nélkül.
Tanúsítványunk
Kérjen árajánlatot / küldjön be rajzokat
Töltse fel CAD-fájljait (.DXF / .STEP) és specifikációit, hogy 24 órán belül részletes tervezési és árajánlatot kapjon.
Email: admin@kushunsilos.com
Közvetlen Érdeklődés / WhatsApp: +86 136 7380 9916
GYIK
Bőséges tapasztalattal az egyik legprofesszionálisabb lézervágó alkatrészgyártó és -szállító vagyunk Kínában. Szeretettel üdvözöljük, hogy vásároljon testreszabott, Kínában gyártott lézervágó alkatrészeket gyárunkból. Ha bármilyen kérdése van az árajánlattal kapcsolatban, kérjük, írjon nekünk e-mailt.
Kazánlemez vágóalkatrészek, Szénacél lézervágó alkatrészek, Acéllemezes vágóalkatrészek
